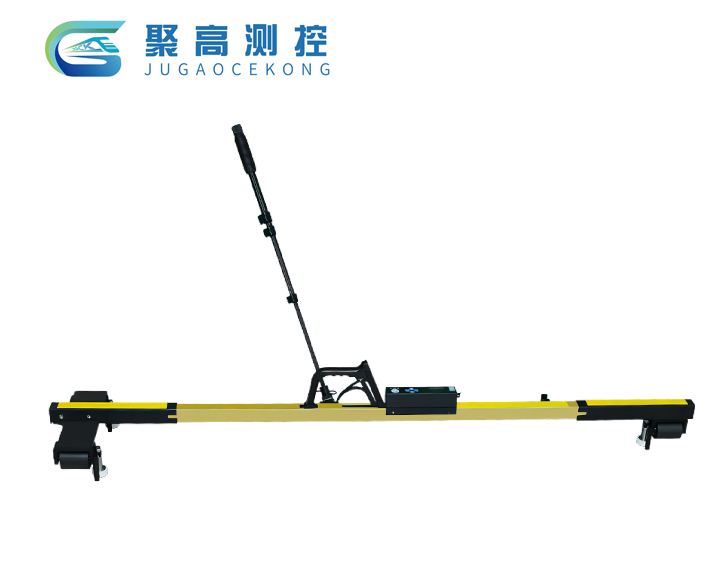

推行道尺便携式推行轨距尺

推行道尺便携式推行轨距尺

一、产品介绍:
 主要用于铁路股道轨距、超高(水平)的测量,可供工务临时性检查、轨距精调、大机作业及站场检查作业等通过软件系统实现对轨距、水平的超限判断和轨距变化率及三角坑的计算。本产品测量速度快、推杆可收纳,推行过程稳固,方便携带,白天、夜间均可使用,是各种轨道精调、轨道施工检查、轨道铺设及通车后线路作业的理想测量工具。

二、技术参数:
使用范围:1435标准轨距测量范围:(1410~1470)mm;
超高(水平)测量范围:(-185~+185)mm;
显示方式:0LED(中文点阵),可选配手持存储移动终端或智能显示屏:
电源电压:DC3.4V~5.2V(可充电电池):工作温度范围:-30℃~+55℃:
轨距分辨力:0.01mm;
超高分辨力:0.05mm;
轨距尺示值误差:士0.25mmm;
超高示值误差:士0.3mm;
绝缘性能:>1MΩ;
整机重量:≈6.5千克:
三、操作细节:
1.保持走行轮、测量轮、轨面、轨内侧清洁:保持匀速推行,速度约3-4km/h,在测量点停顿点击按钮上传数据至手持终端:上道时,将走行轮搭于轨顶面,固定端测量轴承定位在钢轨内侧,手拿提手并握紧,将活动端轴承固定在另一端钢轨内侧:
2.测量前,将固定端测量轮紧贴在钢轨内侧工作边,握紧把手,再将活动端测量轮紧贴在另一端钢轨内侧:
3.测量时,确保推行轨距尺放置在待测钢轨顶面,测量轮接触基本轨的工作边。向前推动轨距尺至待测量位置处,数据稳定后,按下推杆上的按键,存储当前位置的超高和轨距值:
4.下道时,握紧把手,向上提起使设备离开轨道。
